Symmetrische Signalübertragung im HiFi – Warum Balanced Connection für saubere Audiosignale entscheidend sein kann

In der Welt hochwertiger Audiotechnik gibt es Begriffe, die regelmäßig fallen, aber selten wirklich erklärt werden. „Symmetrische Signalübertragung“ gehört zweifellos dazu. XLR-Buchsen, symmetrische Eingänge, balanced outputs – all das wird häufig als Qualitätsmerkmal genannt. Doch was steckt technisch dahinter, welchen praktischen Nutzen hat diese Übertragungsart, und warum spielt sie gerade im hochwertigen HiFi- und Studio-Umfeld eine so zentrale Rolle? Diese Reportage beleuchtet die symmetrische Signalübertragung von ihren physikalischen Grundlagen bis zu ihrer Bedeutung in modernen HiFi-Systemen – sachlich, technisch fundiert und mit klarem Bezug zur Praxis.

Key Facts

• Übertragung des Audiosignals über zwei phaseninvertierte Signalleiter plus separater Abschirmung
• Effektive Unterdrückung von Störeinflüssen durch Gleichtaktunterdrückung (Common Mode Rejection)
• Deutlich geringere Anfälligkeit gegenüber elektromagnetischen Einstreuungen
• Besonders geeignet für längere Kabelwege und komplexe HiFi-Setups
• Höhere mögliche Signalpegel im Vergleich zur unsymmetrischen Übertragung
• Verbesserter Störabstand und stabilere Signalübertragung
• Typische symmetrische Steckverbindungen: XLR, 6,3 mm Stereo-Klinke in TRS-Ausführung sowie 4,4 mm Pentaconn
• Technischer Standard im professionellen Studio-Umfeld, zunehmend relevant im hochwertigen HiFi-Bereich
• Volles Potenzial nur bei durchgängig symmetrischem Aufbau von Quelle und Verstärker
• Kein klanglicher Selbstzweck, sondern Teil einer ganzheitlichen Systemoptimierung

Grundlagen der Signalübertragung – Unsymmetrisch versus symmetrisch

Um den Vorteil symmetrischer Übertragung zu verstehen, lohnt zunächst ein Blick auf die klassische unsymmetrische Signalführung. Sie besteht aus zwei Leitern: einem Signalleiter und einer gemeinsamen Masse. Das Nutzsignal wird relativ zu dieser Masse übertragen. Diese Methode ist einfach, kostengünstig und für kurze Kabelwege durchaus ausreichend.

Problematisch wird sie jedoch, sobald die Kabellänge zunimmt oder das Umfeld elektrisch „unruhig“ ist. Elektromagnetische Einstreuungen durch Netzteile, Leuchtmittel, WLAN-Router oder andere Geräte koppeln sich direkt in das Signal ein – hörbar als Brummen, Rauschen oder hochfrequente Störungen.

Die symmetrische Signalübertragung verfolgt einen grundlegend anderen Ansatz. Hier wird das Audiosignal auf zwei Leitern übertragen, die zueinander phaseninvertiert sind. Zusätzlich existiert eine separate Abschirmung, die nicht Teil der Signalführung ist. Am Empfänger wird das Signal differenziell ausgewertet: Beide Leiter werden miteinander verglichen, und nur die Differenz – also das eigentliche Nutzsignal – wird verstärkt.

Störungen, die unterwegs auf beide Leiter gleichermaßen einwirken, heben sich dabei nahezu vollständig auf.

Common Mode Rejection – Der entscheidende technische Vorteil

Das Herzstück symmetrischer Übertragung ist die sogenannte Gleichtaktunterdrückung, international als Common Mode Rejection bezeichnet. Störsignale wirken in der Regel gleichphasig auf beide Signalleiter. Da das Nutzsignal jedoch gegensinnig vorliegt, kann der Differenzverstärker am Eingang diese Störungen effektiv eliminieren.

Wie gut das gelingt, hängt vom sogenannten CMRR-Wert ab, also dem Common Mode Rejection Ratio. Hochwertige symmetrische Eingangssektionen erreichen hier Werte von deutlich über 80 dB, oft sogar jenseits der 100 dB. In der Praxis bedeutet das: Selbst bei langen Kabelwegen bleibt das Audiosignal weitgehend frei von Einstreuungen.

Gerade im Studio-Umfeld, wo Kabelstrecken von mehreren Metern oder gar Dutzenden Metern keine Seltenheit sind, ist symmetrische Übertragung deshalb seit Jahrzehnten Standard. Doch auch im anspruchsvollen Heimbereich gewinnt sie zunehmend an Bedeutung.

XLR, TRS und 4,4 mm Pentaconn – Echte Symmetrie braucht mehr als den richtigen Stecker

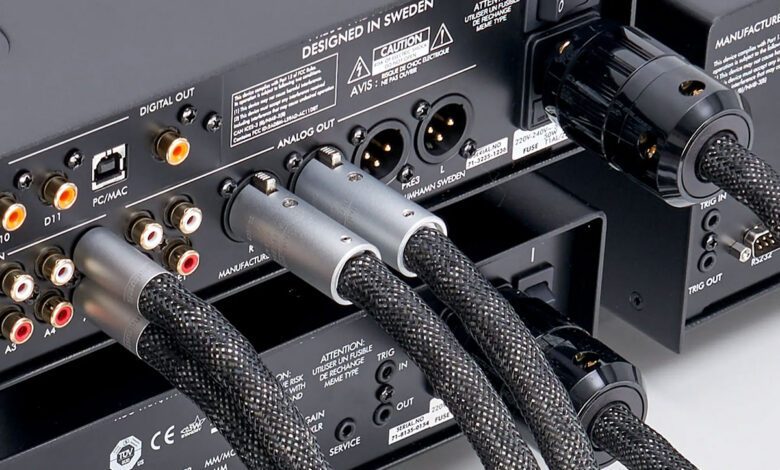

Häufig wird symmetrische Signalübertragung mit bestimmten Steckverbindern gleichgesetzt, allen voran dem XLR-Anschluss. Tatsächlich ist XLR der am weitesten verbreitete Steckverbinder für symmetrische Audioverbindungen, da er robust, verriegelbar und elektrisch klar definiert ist. Drei Pins übernehmen Signal positiv, Signal negativ sowie Masse beziehungsweise Abschirmung.

Daneben existieren auch symmetrische Verbindungen über 6,3 mm Stereo-Klinke, sofern diese als TRS ausgeführt ist. In diesem Fall werden ebenfalls zwei phaseninvertierte Signale übertragen, ergänzt um eine gemeinsame Masse. Diese Lösung findet sich häufig bei professionellen Geräten sowie bei kompakten HiFi-Komponenten.

Als moderne Ergänzung hat sich in den vergangenen Jahren zudem der 4,4 mm Pentaconn Anschluss etabliert. Er erlaubt dank fünfpoliger Auslegung eine vollständig getrennte symmetrische Signalführung für linken und rechten Kanal und bietet dabei eine deutlich höhere mechanische Stabilität als frühere kompakte Lösungen. Ursprünglich für portable Audiogeräte entwickelt, findet sich der 4,4 mm Pentaconn Anschluss heute zunehmend auch bei hochwertigen Desktop-DACs, Kopfhörerverstärkern und stationären HiFi-Komponenten.

Entscheidend bleibt jedoch: Der verwendete Steckverbinder allein macht noch keine symmetrische Übertragung. Maßgeblich ist die gesamte Schaltungstopologie von der Ausgangsstufe bis zum Eingang. Nur wenn das Signal intern tatsächlich differenziell verarbeitet wird, lassen sich die Vorteile symmetrischer Signalführung vollständig nutzen.

Symmetrische Signalführung im HiFi-Bereich

Lange Zeit galt symmetrische Übertragung im HiFi als Domäne professioneller Studiotechnik. Doch mit zunehmender Auflösung moderner Digitalquellen und immer leistungsfähigeren Verstärkern rückt auch im Wohnraum jede potenzielle Störquelle stärker in den Fokus.

Netzwerkkomponenten, Schaltnetzteile, Smart-Home-Technik und drahtlose Kommunikation erzeugen ein elektrisches Umfeld, das deutlich komplexer ist als noch vor zwanzig Jahren. Symmetrische Signalführung bietet hier eine wirkungsvolle Möglichkeit, die Integrität des Audiosignals zu bewahren.

Besonders sinnvoll ist sie bei Vor- und Endstufen-Kombinationen, selbst wenn hier gar keine längere Kabelverbindungen üblich sind. Auch bei Aktivlautsprechern mit externem Vorverstärker oder bei DACs mit hohem Ausgangspegel spielt sie ihre Stärken aus. Neben der besseren Störunterdrückung erlaubt die symmetrische Übertragung zudem höhere Signalspannungen, was das Verhältnis von Nutzsignal zu Grundrauschen weiter verbessert.

Klangliche Relevanz – Hörbar oder theoretisch?

Die Frage, ob symmetrische Signalübertragung „besser klingt“, lässt sich nicht pauschal beantworten. In einer ideal störungsfreien Umgebung und bei sehr kurzen Kabelwegen können unsymmetrische Verbindungen ebenso transparent arbeiten. In der Praxis jedoch sind ideale Bedingungen selten.

Viele Hörer berichten von einem ruhigeren Klangbild, größerer Durchzeichnung und besserer räumlicher Stabilität bei symmetrischer Verbindung. Technisch lässt sich das durch den niedrigeren Störpegel und die höhere Signalintegrität erklären. Wichtig ist jedoch, dass beide Geräte – Quelle und Verstärker – konsequent symmetrisch aufgebaut sind. Andernfalls verpufft der Vorteil.

FAQ – Häufige Fragen zur symmetrischen Signalübertragung

Symmetrie als Teil einer ganzheitlichen Systembetrachtung

Symmetrische Signalübertragung ist kein Selbstzweck und kein Allheilmittel. Sie ist ein Werkzeug, das dann seine Stärken ausspielt, wenn das Gesamtsystem darauf abgestimmt ist. Hochwertige Netzteile, saubere Masseführung, durchdachte Schaltungstopologien und mechanisch solide Steckverbindungen sind ebenso entscheidend.

In modernen High-End-Systemen ist die symmetrische Signalführung daher weniger ein Marketingargument als vielmehr Ausdruck eines ganzheitlichen Entwicklungsansatzes. Sie zeigt, dass der Hersteller den Signalweg als kritisches Element begreift – vom ersten digitalen Bit oder analogen Spannungsimpuls bis zur Leistungsverstärkung.

Fazit

Symmetrische Signalübertragung ist weit mehr als ein anderes Kabel oder ein zusätzlicher Anschluss. Sie basiert auf einem klaren physikalischen Prinzip, das Störungen wirkungsvoll unterdrückt und die Integrität des Audiosignals bewahrt. Ursprünglich aus der professionellen Audiotechnik kommend, hat sie längst ihren festen Platz im hochwertigen HiFi gefunden.

Wer sein System konsequent auf maximale Signalreinheit auslegt, findet in der symmetrischen Übertragung ein technisch überzeugendes und praxisrelevantes Konzept. Nicht zwingend notwendig in jeder Konstellation, aber dort, wo sie sinnvoll eingesetzt wird, ein entscheidender Baustein für souveräne, störungsfreie Musikwiedergabe auf hohem Niveau.
